Шкивы чугунные, стальные СЧ20, 35Л

2026-07-17 10:29 Новинка Технология Литьё стали

Шкивы чугунные СЧ20, шкивы стальные 35Л

Изготовление шкивов из чугуна и стали

Технологии и особенности производства

ООО «УЗПЛМ» с большим успехом изготавливает шкивы разного диаметра от 100мм до 2500м, из чугуна СЧ20, СЧ21-40, стали 20Л, 35Л, 50Л.
Шкивы ключевые элементы ременных передач, передающие механическую энергию между валами.
Выбор материала (чугун или сталь) зависит от условий эксплуатации, нагрузок и требований к детали. Разберём технологии изготовления шкивов из обоих материалов.

Области применения

Чугунные шкивы:
  • дорожно‑строительная техника и подъёмные механизмы;
  • машино- и станкостроение;
  • сельскохозяйственные машины;
  • компрессорное оборудование;
  • вентиляционные системы.
Стальные шкивы:
  • тяжёлое машиностроение;
  • высоконагруженные станки;
  • оборудование с ударными нагрузками;
  • высокоскоростные передачи (>30 м/с);
  • агрессивные среды (при использовании нержавеющих сталей).

Выбор материала

Для шкивов из Чугуна:
  • марки: СЧ15, СЧ18, СЧ20, модифицированный чугун;
  • преимущества: низкая стоимость, высокая износостойкость, хорошая демпфирующая способность;
  • ограничения: хрупкость, большая масса, ограничение по скорости (≤30–45 м/с).
Для шкивов из Стали:
  • марки: низко- и среднеуглеродистые (20Л, 30Л, 50Л), легированные, нержавеющие;
  • преимущества: высокая прочность, вязкость, устойчивость к ударным нагрузкам, возможность работы на высоких скоростях;
  • ограничения: подверженность коррозии (без покрытия), более высокая стоимость.

Технология изготовления чугунных шкивов

  1. Проектирование и документация: разработка чертежа с размерами, допусками, выбором конструкции (со спицами или диском).
  2. Изготовление модельной оснастки: создание точной копии отливки с учётом усадки чугуна.
  3. Формовка: создание литейной полости в песчано‑глинистой смеси.
  4. Плавка чугуна: получение расплава в вагранках или печах, контроль химического состава.
  5. Заливка формы: строго контролируемая скорость и температура заливки.
  6. Охлаждение и выбивка: извлечение отливки после остывания.
  7. Обрубка и очистка: удаление литников, заливов, формовочной смеси.
  8. Термическая обработка: отжиг для снятия внутренних напряжений (500…550 ∘C).
  9. Механическая обработка: растачивание, подрезка, фрезерование на станках с ЧПУ.
  10. Балансировка: статическая или динамическая (для высоких скоростей).
  11. Контроль качества: проверка размеров, шероховатости (Ra≤2,5 мкм), отсутствие дефектов.

Технология изготовления стальных шкивов

Вариант 1. Литьё:
  • аналогично чугунному, но с использованием стальных сплавов;
  • требует более высоких температур плавки;
  • часто применяется для сложных форм.
Вариант 2. Сварка:
  1. Заготовка элементов (обод, ступица, спицы) из листового или сортового проката.
  2. Сборка и сварка конструкции.
  3. Термическая обработка для снятия сварочных напряжений.
  4. Механическая обработка рабочих поверхностей.
  5. Балансировка.
Вариант 3. Механическая обработка из цельной заготовки:
  1. Токарная обработка на станках с ЧПУ для придания формы.
  2. Фрезерование канавок (для клиноременных шкивов).
  3. Сверление и расточка посадочного отверстия.
  4. Шлифовка рабочих поверхностей.
  5. Балансировка и финишная обработка.
Вариант 4. Штамповка:
  • для серийного производства небольших шкивов;
  • горячая или холодная штамповка заготовки;
  • минимальная последующая обработка.

Конструктивные особенности

Чугунные шкивы:
  • диаметр до 300–350 мм — с диском и отверстиями для снижения массы;
  • свыше 350 мм — со спицами эллиптического сечения;
  • обод: цилиндрический или слегка выпуклый, с канавками для клиновых ремней;
  • ребро усиления в плоскости спиц.
Стальные шкивы:
  • более тонкие стенки за счёт высокой прочности материала (δст​=0,8δчуг​);
  • возможность сложных форм и канавок;
  • усиленные конструкции для ударных нагрузок;
  • варианты с защитным покрытием (оцинковка, хромирование).

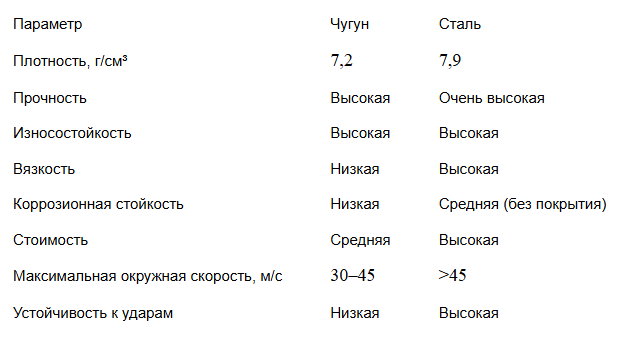

Сравнительные характеристики

шкивы - характеристики

Финальная обработка

Для обоих материалов на завершающем этапе проводят:
  • балансировку (статическую или динамическую);
  • шлифовку рабочих поверхностей (Ra≤1,6 мкм для ответственных применений);
  • поверхностную закалку (до 5 мм глубины) для повышения износостойкости;
  • нанесение защитных покрытий (антикоррозионных, антифрикционных);
  • контроль качества: размеры, балансировка, отсутствие дефектов.

Контроль качества

Проверяют:
  • соответствие чертежу (геометрические размеры);
  • шероховатость рабочих поверхностей;
  • балансировку (допуск дисбаланса);
  • отсутствие трещин, раковин, пор;
  • твёрдость материала (при необходимости);
  • посадку на вал (для сборных конструкций).

Заключение

Выбор между чугунными и стальными шкивами зависит от конкретных условий эксплуатации:
  • шкивы из чугуна — оптимальный вариант для средних скоростей, статических нагрузок и бюджетных решений;
  • шкивы из стали — выбор для высоких скоростей, ударных нагрузок, агрессивных сред и ответственных механизмов.
Современные технологии позволяют изготавливать шкивы обоих типов с высокой точностью и стабильным качеством. Правильный подбор материала, конструкции и обработки гарантирует долгий срок службы и надёжность ременной передачи.
